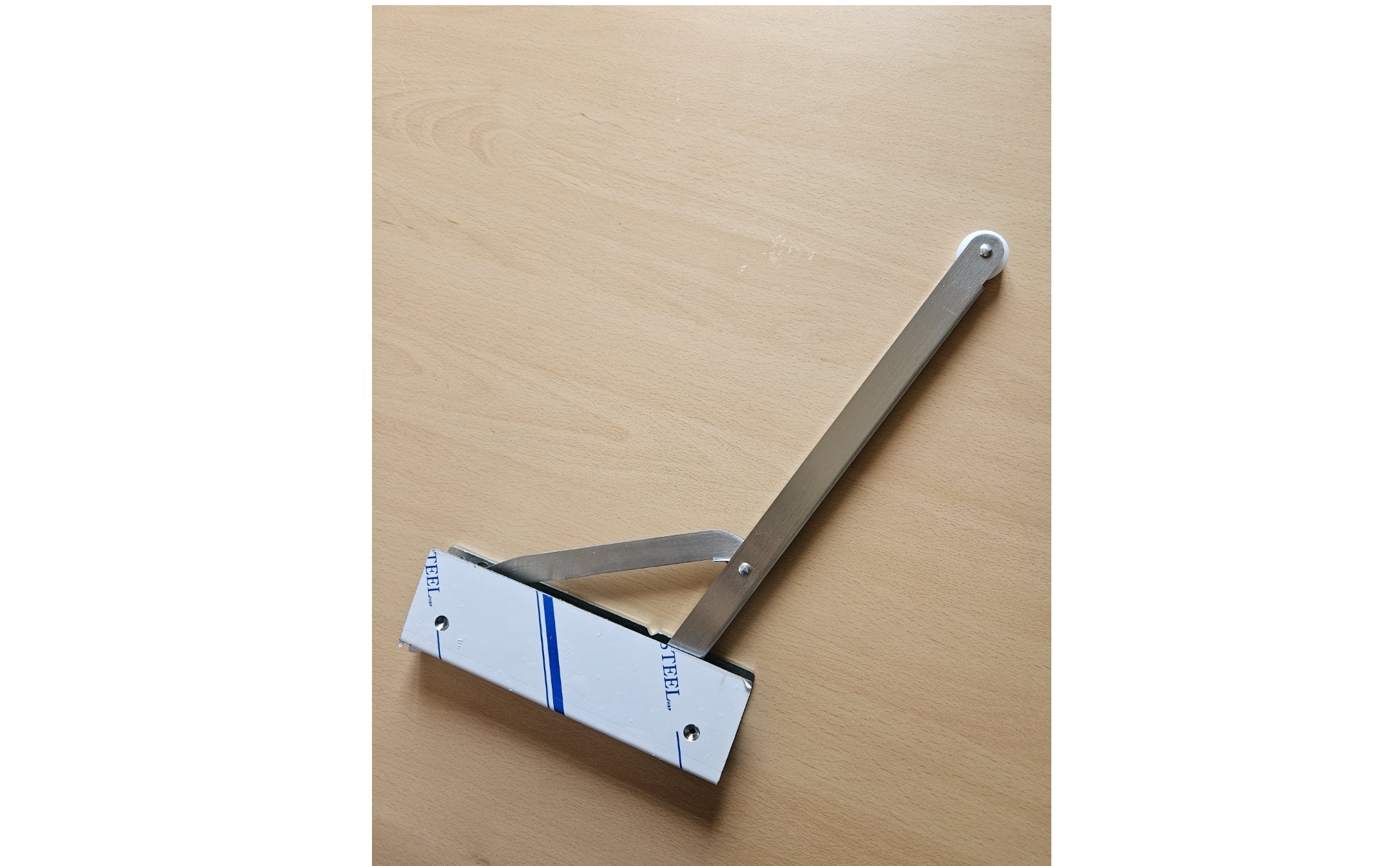

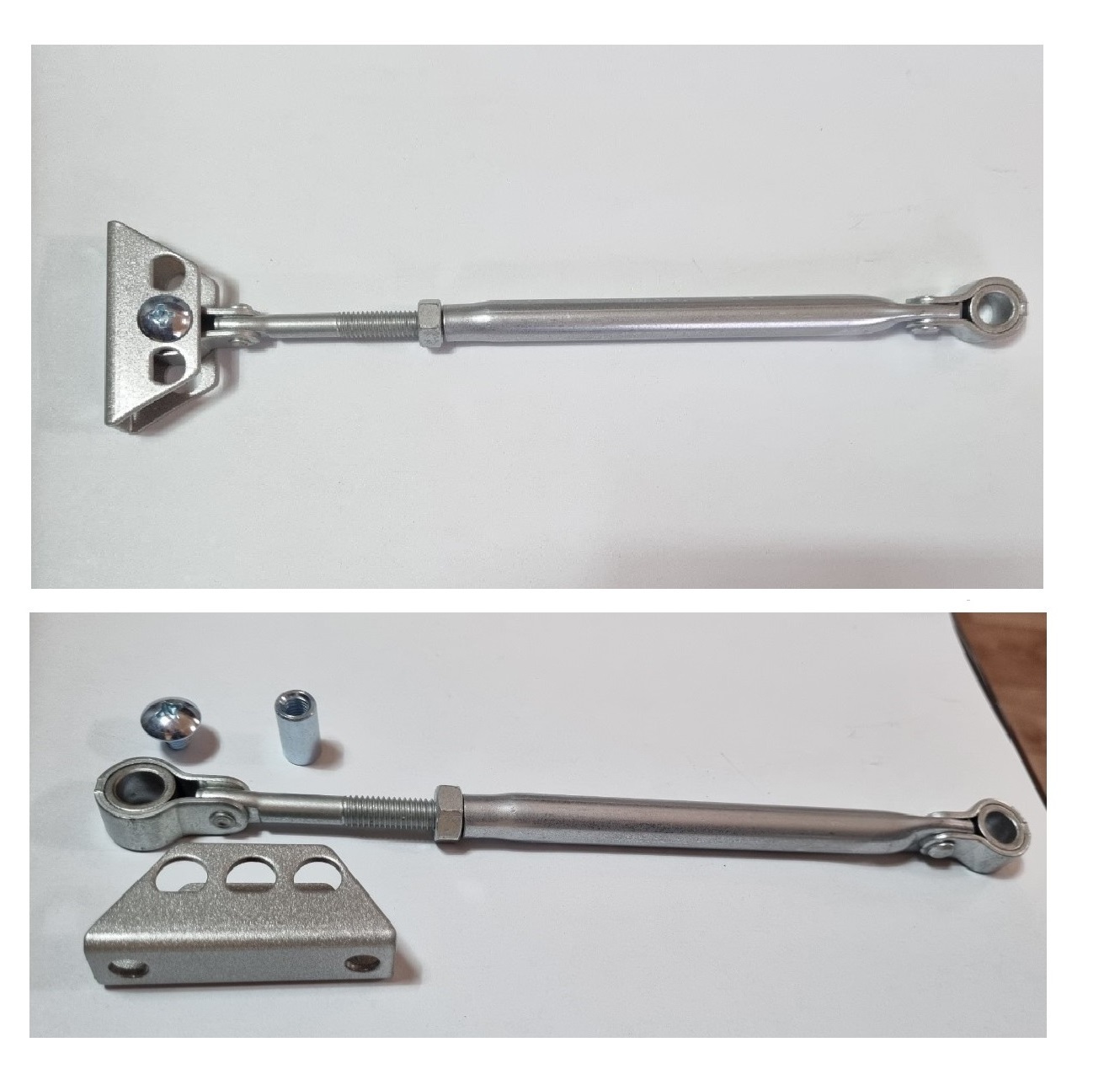

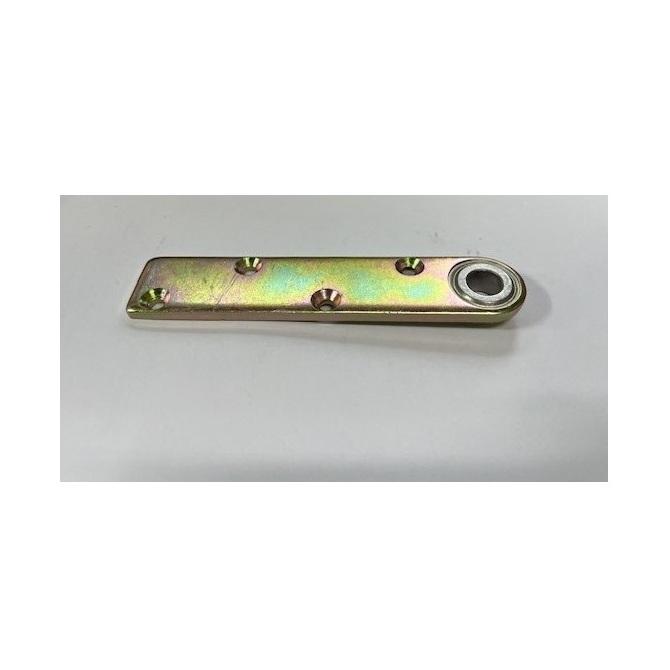

도어클로저 2호 조종다리, 표준브라켓 / 삼각브라켓 (ㄱ자 브라켓 , 평 브라켓) / 힌지 상롯트 (센터힌지 , 오토힌지 , 플로어힌지)

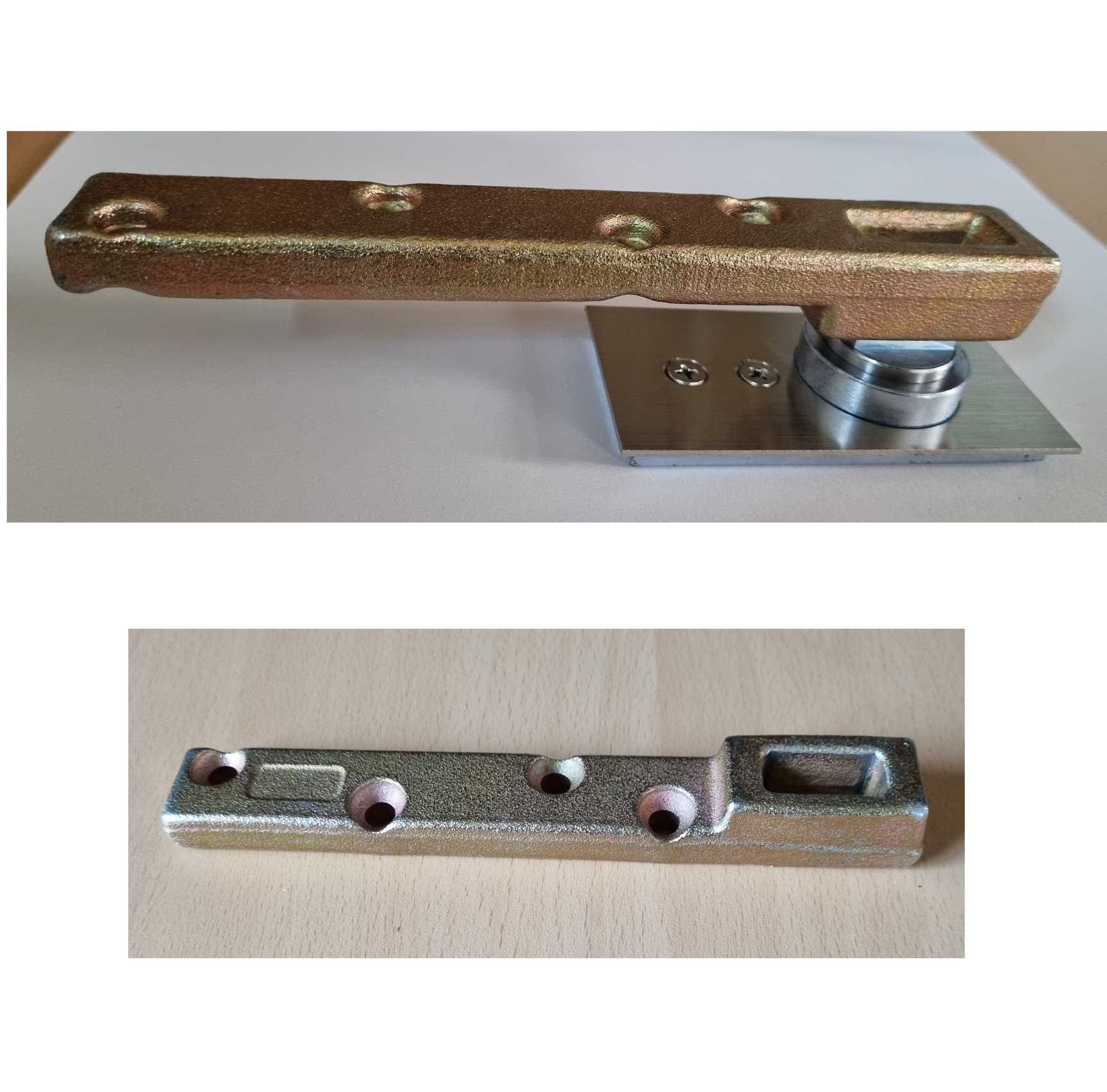

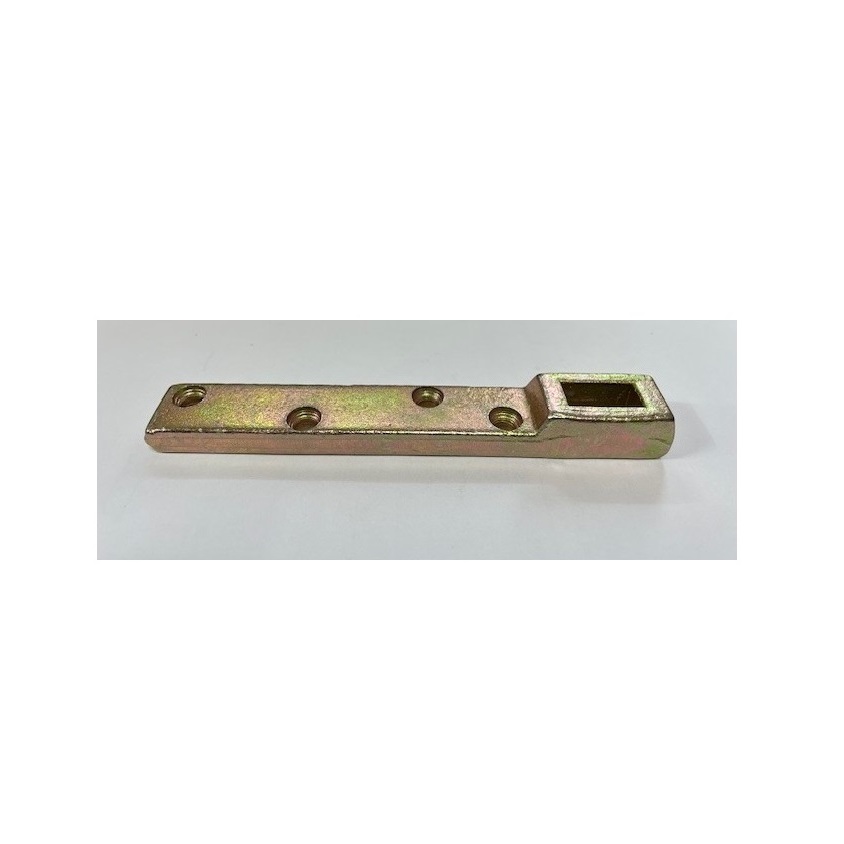

힌지 상롯트 하부 (센터힌지 , 오토힌지 , 플로어힌지) / 힌지 하롯트 (센터힌지 , 오토힌지) KING, KKK, 및 일반용

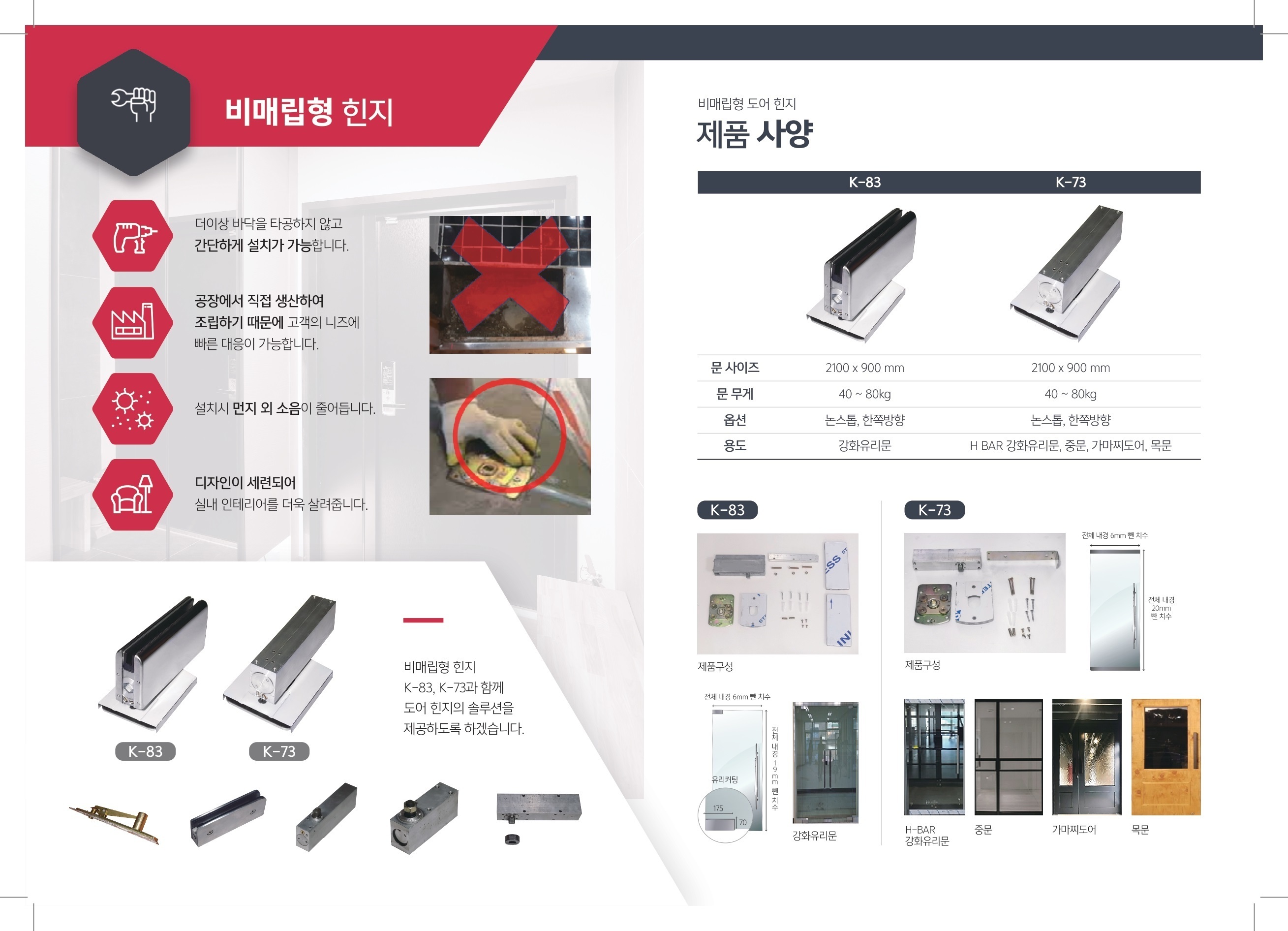

K-83 / K-73 비매립형 콤팩트힌지

특수품 제작 가능합니다.

K-300 4구 스테인리스 플러시볼트 (오도시)

국내에서 제조한 최고급 스테인리스 제품입니다.
문 사이즈에 따라 12 / 24 / 36 / 48인치 총 4가지 종류의 볼트가 있습니다.

핀힌지 (점검구용)

경첩을 사용할 수 없는 문에 경첩 대신 설치하는 제품입니다.

개폐식점검구, 배전판, 가정용 샤워부스 등에 사용가능하며 문의 중량에 따라 나누어져 선택할 수 있습니다.



1. K-4   문 중량 40kg

2. K-7   문 중량 70kg

3. K-10   문 중량100kg





★ 올 스테인리스 및 기타 다양한 용도에 부합하는 특수제작 주문 가능합니다 ★

K-900 비매립형 센터피벗힌지

매립하지 않고 바로 설치할 수 있는 센터피벗힌지 입니다.

- 권장 사용중량 : 60~80kg

- 사용용도 : 철문, 목재문, 각종 진열장 등

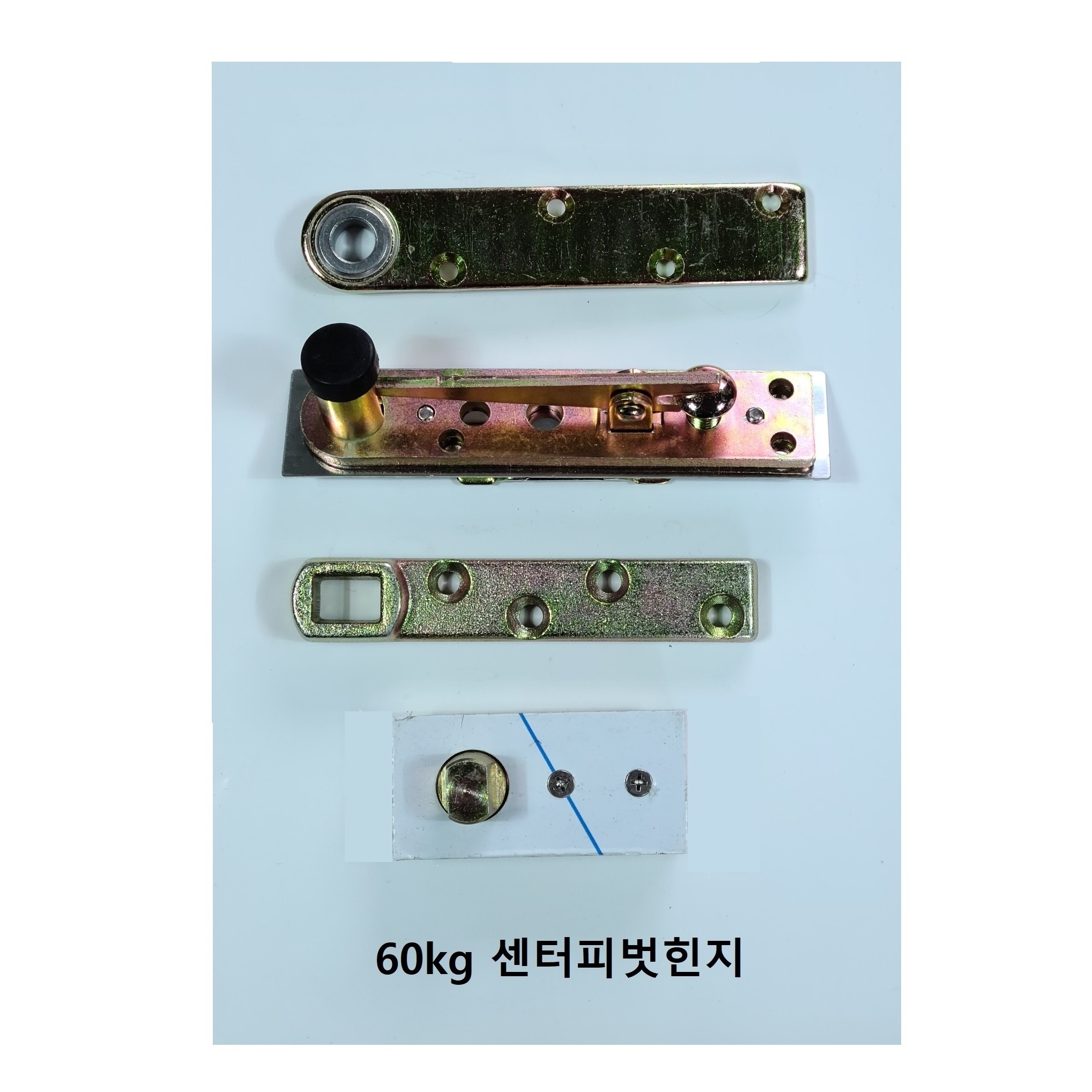

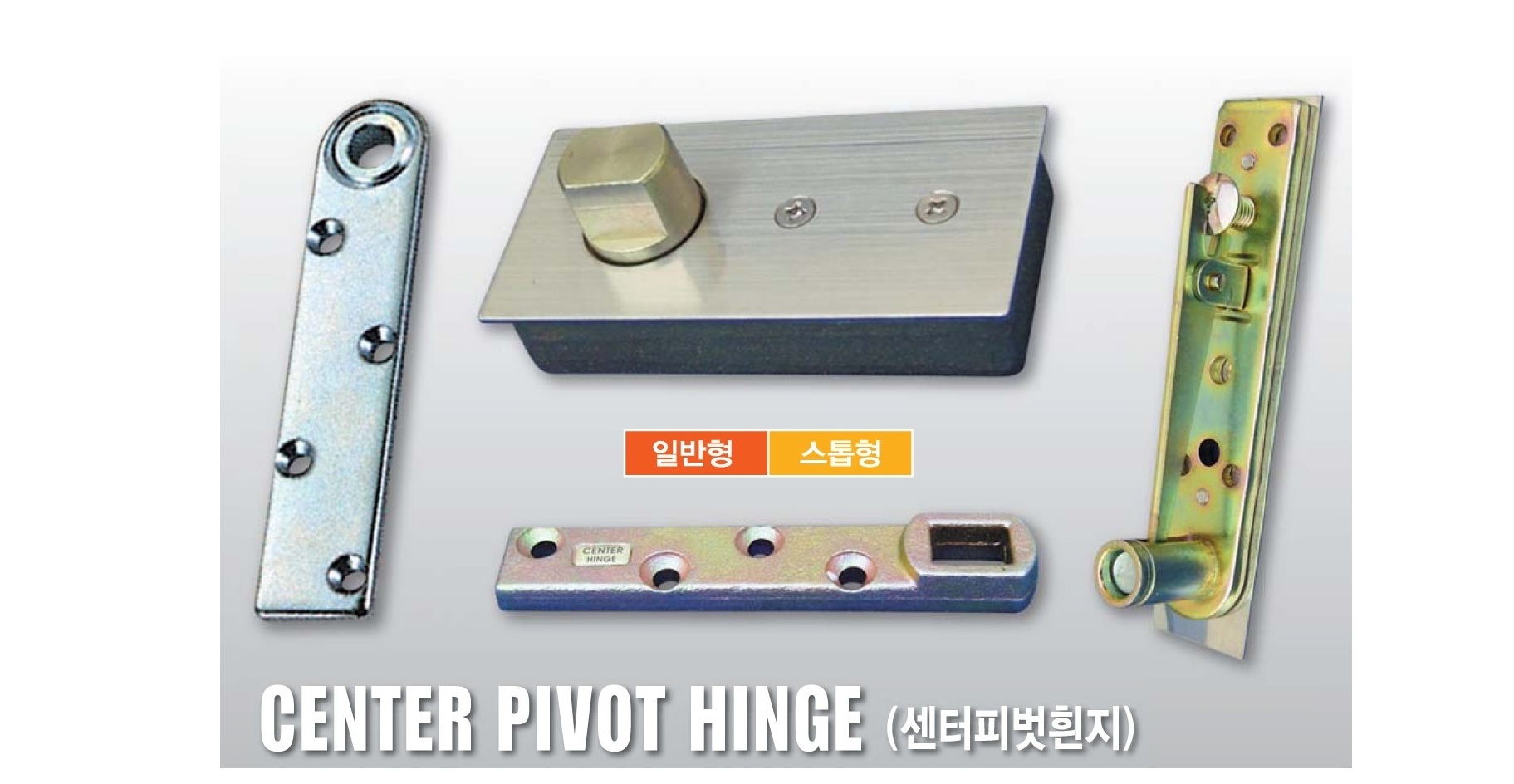

센터피벗힌지

센터피벗힌지는 공회전을 하는 일반형과 스톱형 (90도~180도), 그리고 문의 중량에 따라 나누어져 선택할 수 있습니다.

1. K-770   문 중량 60kg 일반형 / 스톱형
2. K-880   문 중량 80kg 일반형 / 스톱형
3. K-150   문 중량 100kg 일반형

- 사용용도 : 철문, 목재문, 각종 진열장 등

K-195 옵셋피벗힌지  /   K-19 옵셋피벗힌지 (보조)

K-195 옵셋피벗힌지는 스테인레스 스틸 (304) 제작되어, 최대 200kg까지 사용이 가능하며 내식성, 내마모성이 우수한 제품입니다.

- 미는 문을 기준으로 하여 좌,우측 선택
- 도어면에서 피봇 축까지의 거리 19mm
- 문 열림 각도 180˚
- 수직 방향으로 높이조절 가능(최대: 5mm)
- 사용가능 문 크기 최대 1200mm(폭) x 2300mm(높이)
- 내구성이 우수한 니들베어링 사용


K-19 옵셋피벗힌지는 고중량의 철문 및 방화문에 장착되어 문이 부드럽게 열고 닫힐 수 있도록 하는 K-195 옵셋피벗힌지의 보조 경첩으로서 내식성, 내마모성이 우수한 스테인레스 스틸 (304) 제품입니다.

- 실내,외 문 모두 사용가능
- 도어면에서 피봇 축까지의 거리 19mm
- 문 열림 각도 180˚
- K-195 문 무게 중량 초과시 추가로 설치
- 외관이 미려하고 고급스러운 표면처리
- 내구성이 우수한 니들베어링 사용

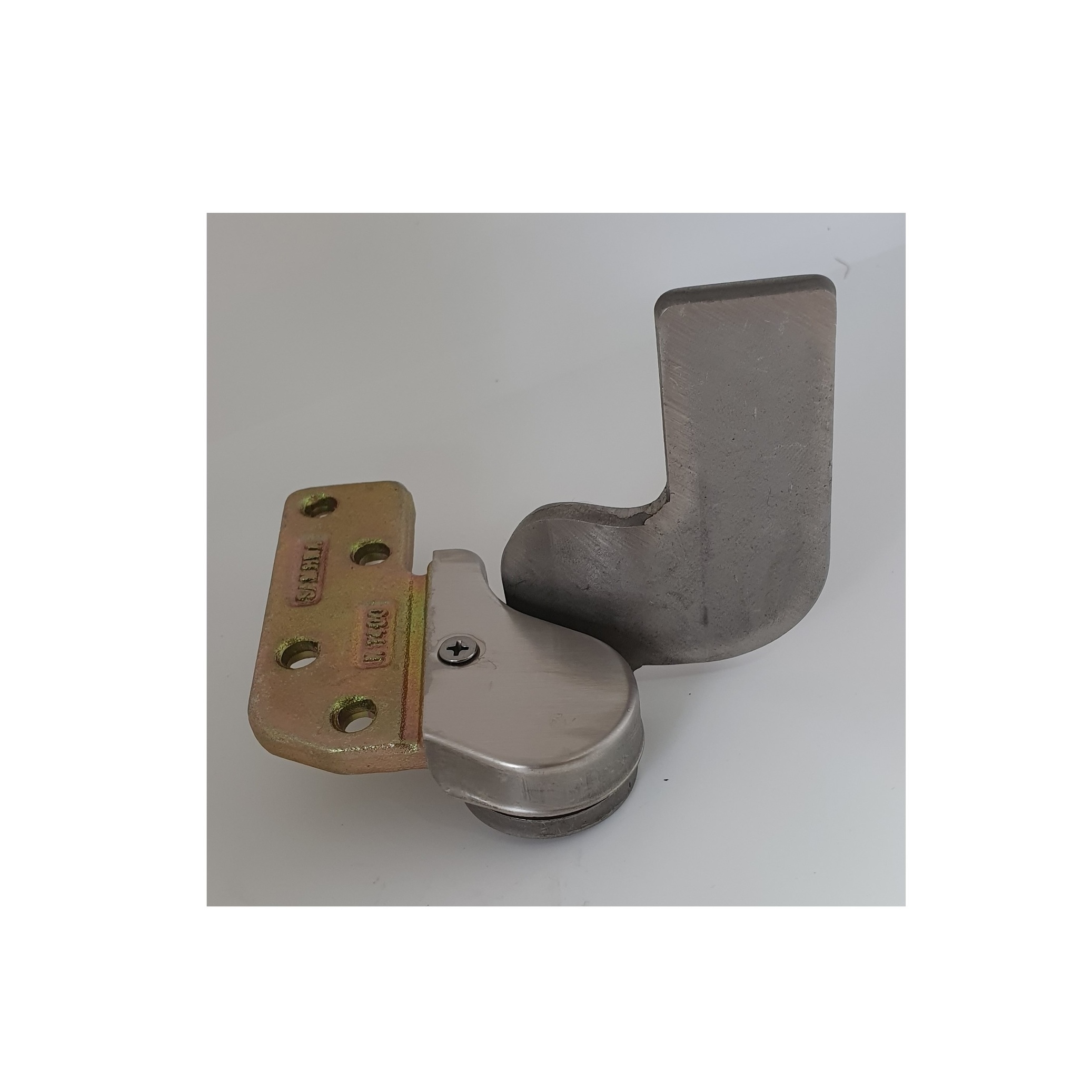

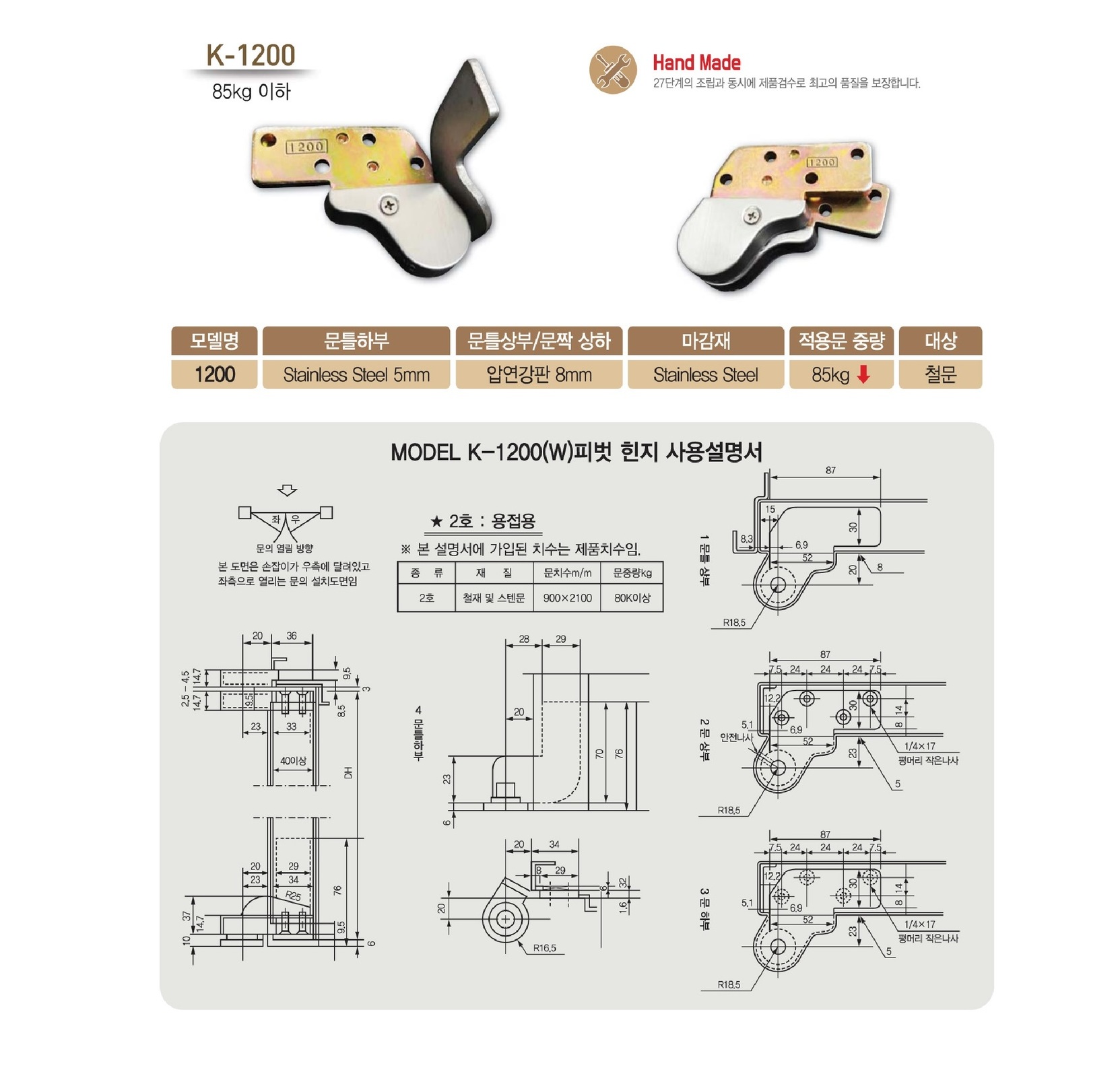

K-1200 피벗힌지

문짝을 상하에서 축으로 지지하는 기구.
경첩 문짝과 문틀에 장치하는 형식이며, 방음문 및 중량문에 사용 가능합니다.

문 중량 : 60~80kg
재질 : 스틸
종류 : 정면에서 당기는 문 기준 좌/우 형

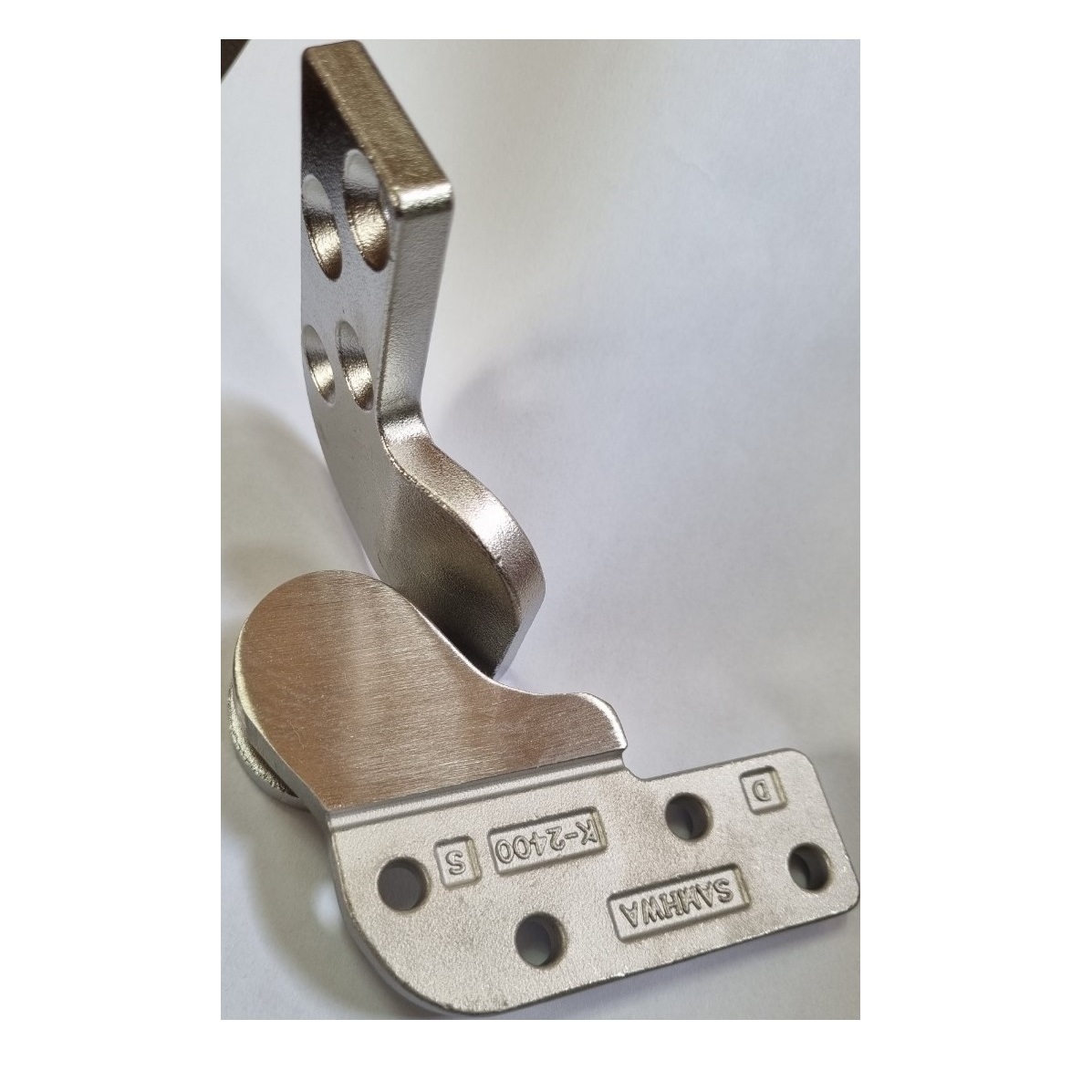

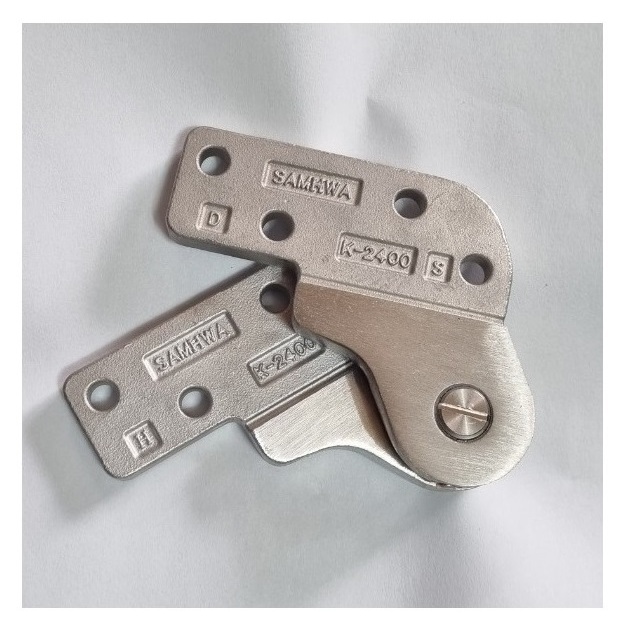

K-2400 피벗힌지 (올 스테인리스)

문짝을 상하에서 축으로 지지하는 기구
경첩 문짝과 문틀에 장치하는 형식이며, 방음문 및 중량문에 사용 가능합니다.

제품 바디부터 볼트까지 올 스테인리스 로 제작되어 자사 제품 K-1400 보다 외관이 고급스럽고 더욱 견고합니다.

★고중량문과 부식이 쉽게 되는 해변 건축물, 선박 및 스테인리스 도어등에 적합한 제품★

제품 설치 시 도어와 프레임 모두에 용접과 볼트작업이 가능해 더욱 편리하게 작업 가능합니다.

문 중량 : 최대 200kg
재질 : 스테인리스 304
종류 : 정면에서 당기는 문 기준 좌/우 형

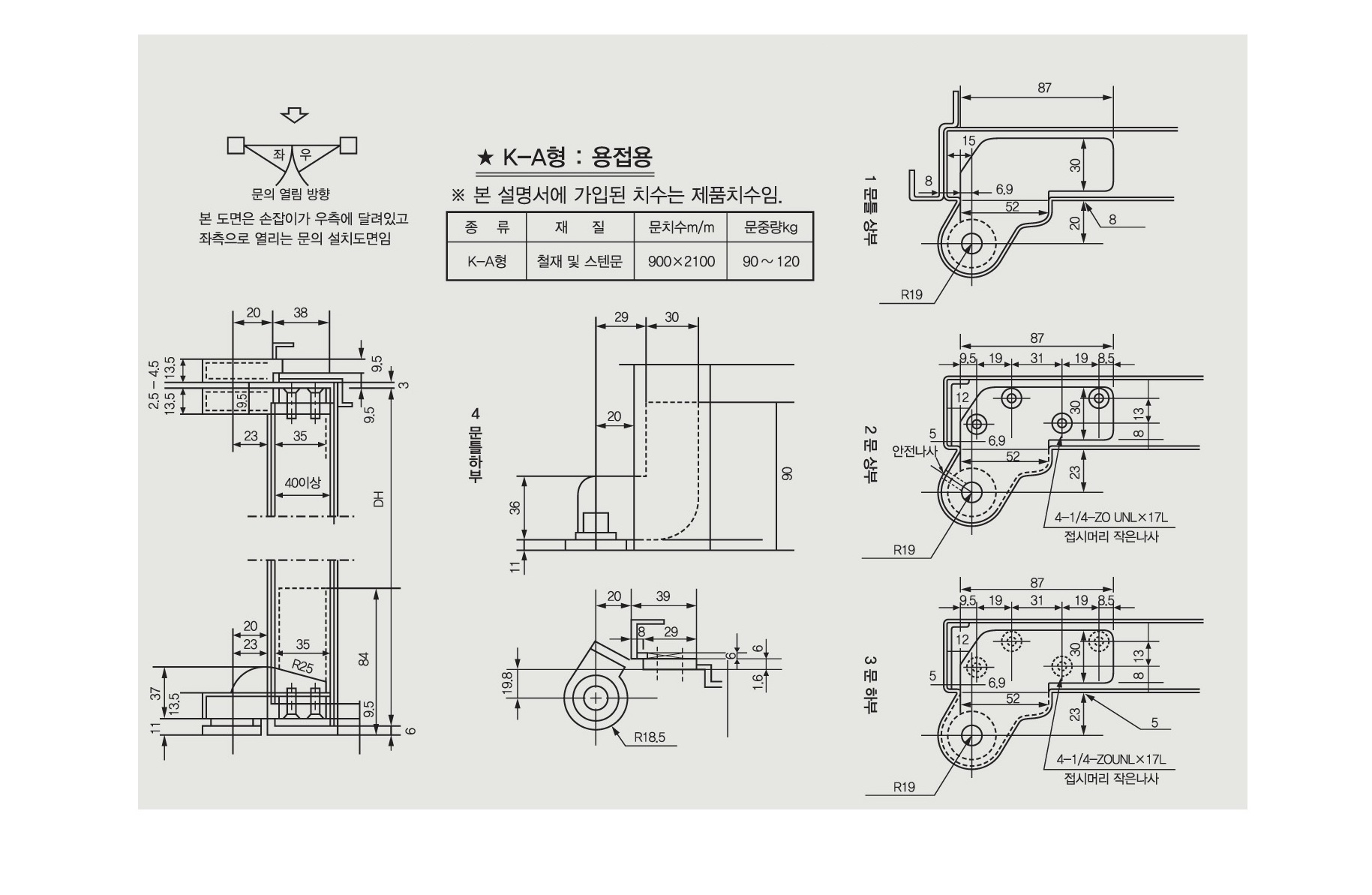

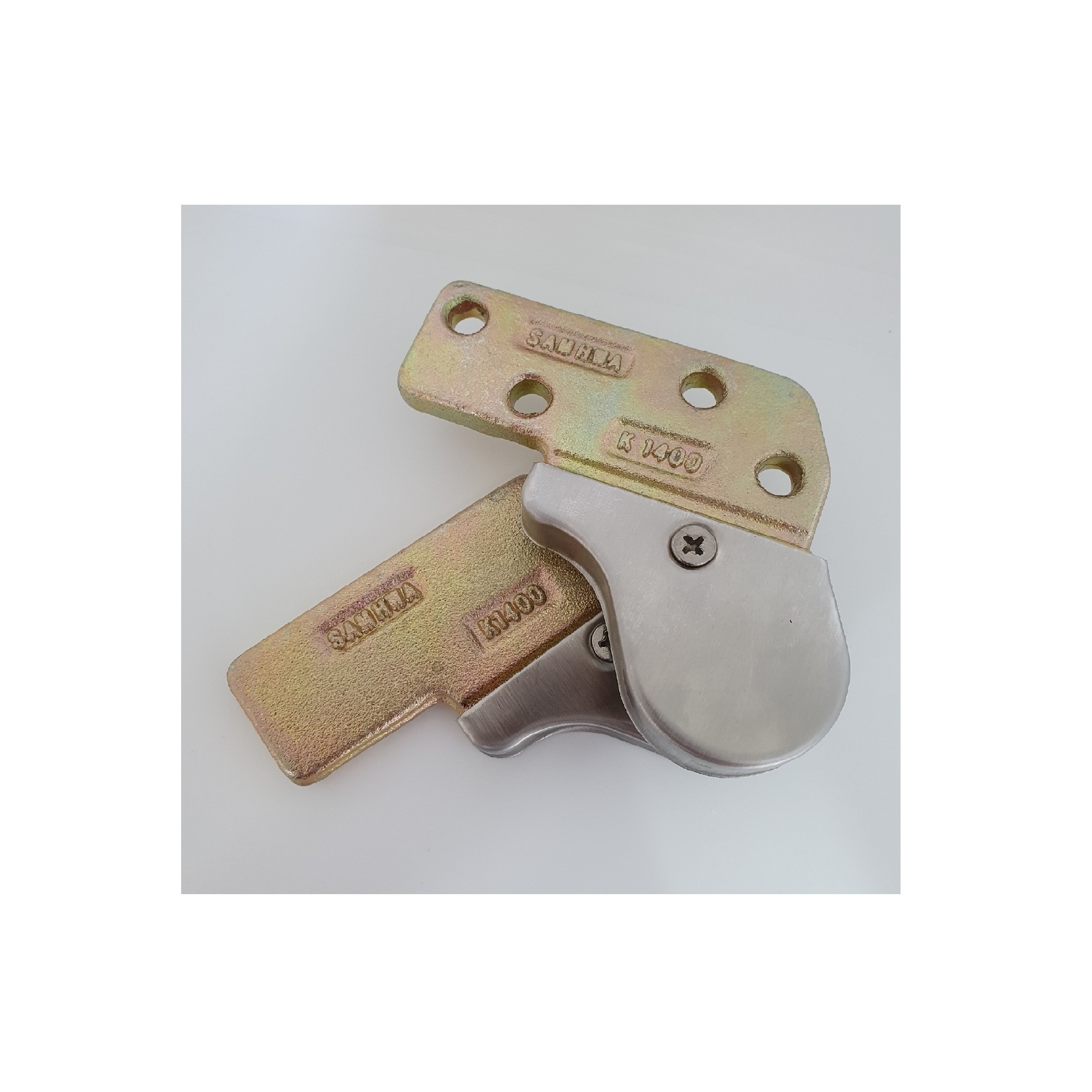

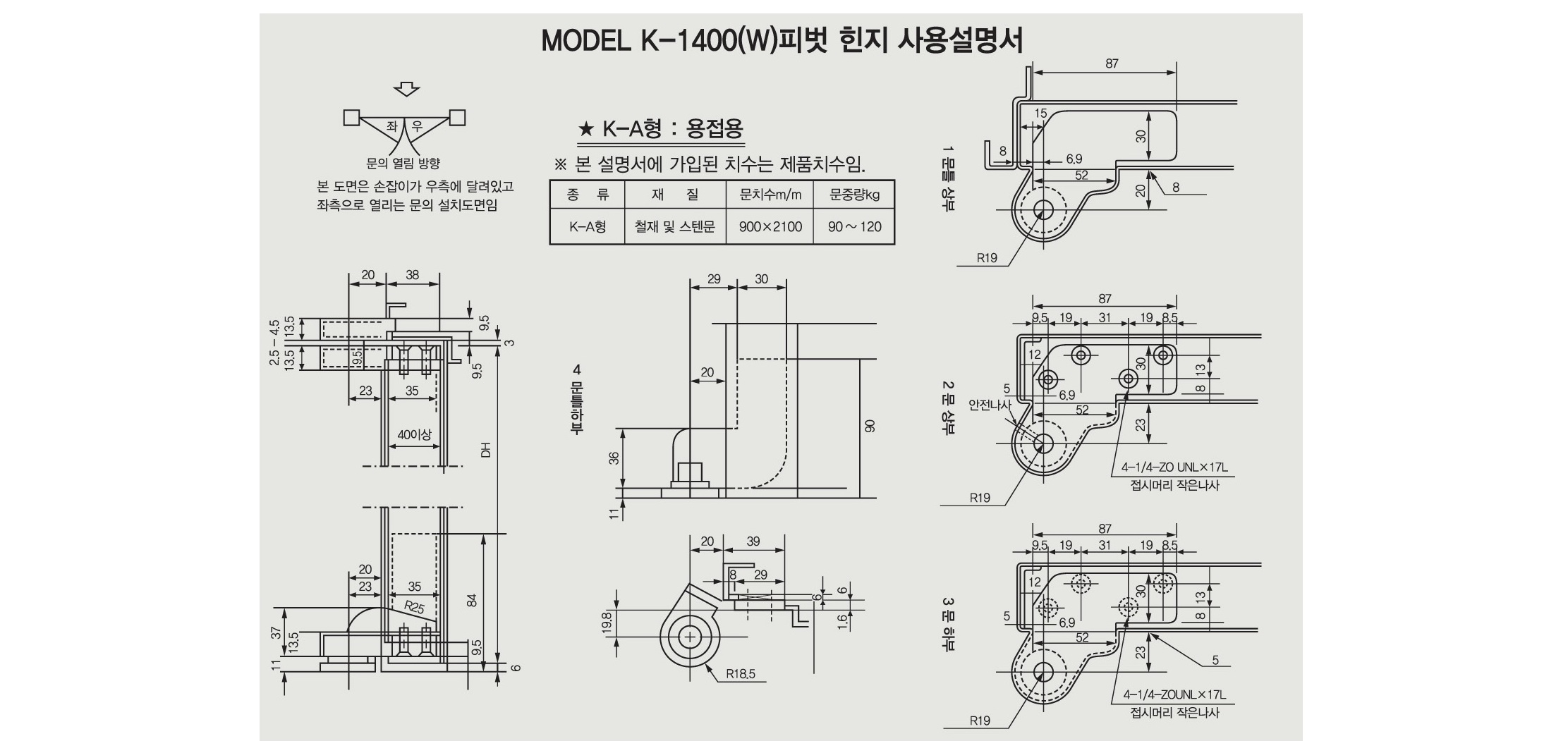

K-1400 피벗힌지

문짝을 상하에서 축으로 지지하는 기구.
경첩 문짝과 문틀에 장치하는 형식이며, 방음문 및 중량문에 사용 가능합니다.

※ 타사 동일 제품과 가장 큰 차이점은, 프레임 상부 제작시 3mm 지그를 대고 용접하는 방식에서 지그를 따로 대지않고 바로 용접 가능하도록 제작하여서 도어 상,하부 센터를 보다 정확하게 맞출 수 있고 빠르게 작업이 가능합니다.

※ 도어 상부 채결방식에 따라 나사식 / 미는방식 2가지 제품이 있습니다.

문 중량 : 120~150kg
재질 : s45c 단조
종류 : 정면에서 당기는 문 기준 좌/우 형





★ 견고함이 보강된 올 스테인리스 재질의 K-2400 출시 되었습니다 ★

K-38S 순위조절기

K-34S 제품보다 다리길이가 50mm 긴 255mm 제품입니다

도어 사이즈가 2000mm 넘어가면 사용권장합니다 (최대 2500mm 사용가능)

설치도면등은 K-34S와 동일하오니 참고하시기 바랍니다

K-34S 순위조절기

양개도어 문이 다히는 순서를 조절해 주는 순위조절장치로서 Pocket Door에 오토힌지를 사용하고 연감지기를 사용할 때 연기가 감지되면 동시에 양쪽문이 닫히게 되고, 1차 문이 완전히 닫히지 못한 채 2차 문이 먼저 닫혀 피난구의 연기에 의해 질식 할 수 있는 상황이 발생 할 수 있기 때문에 문의 닫힘 순서를 정리해 완전히 닫혀지도록 하는 장치로 사용합니다. (양개문에만 적용)

오토힌지

시공의 편리성
Door에 설치시 아래에 볼트를 조이는 방법이며 설치후 Door를 끼워넣는 것이 간단합니다.

사용범위가 넓음
Door Check의 Arm이 보이지 않도록 하여야 할 장소나 Floor Hinge가 묻히는 장소라도 사용이 편리합니다.

속도조정의 편리성
속도조정기를 돌리는 것 만으로 어떤 속도든 용이하게 조정이 가능합니다.





방화문 규격 별 적용표

 품명  문 두께 문 폭  문 높이  문 무게
 k-12 40mm 900mm 이하 2100mm   70kg
 k-16 40mm 1000mm 이하  2300mm  100kg
 k-22  40mm  1200mm 이하 2500mm  130kg
 k-44  40mm  1600mm 이하 2800mm   160kg

 단, 문 폭/ 문 높이는 경우에 따라 +/- 30mm 차이납니다.

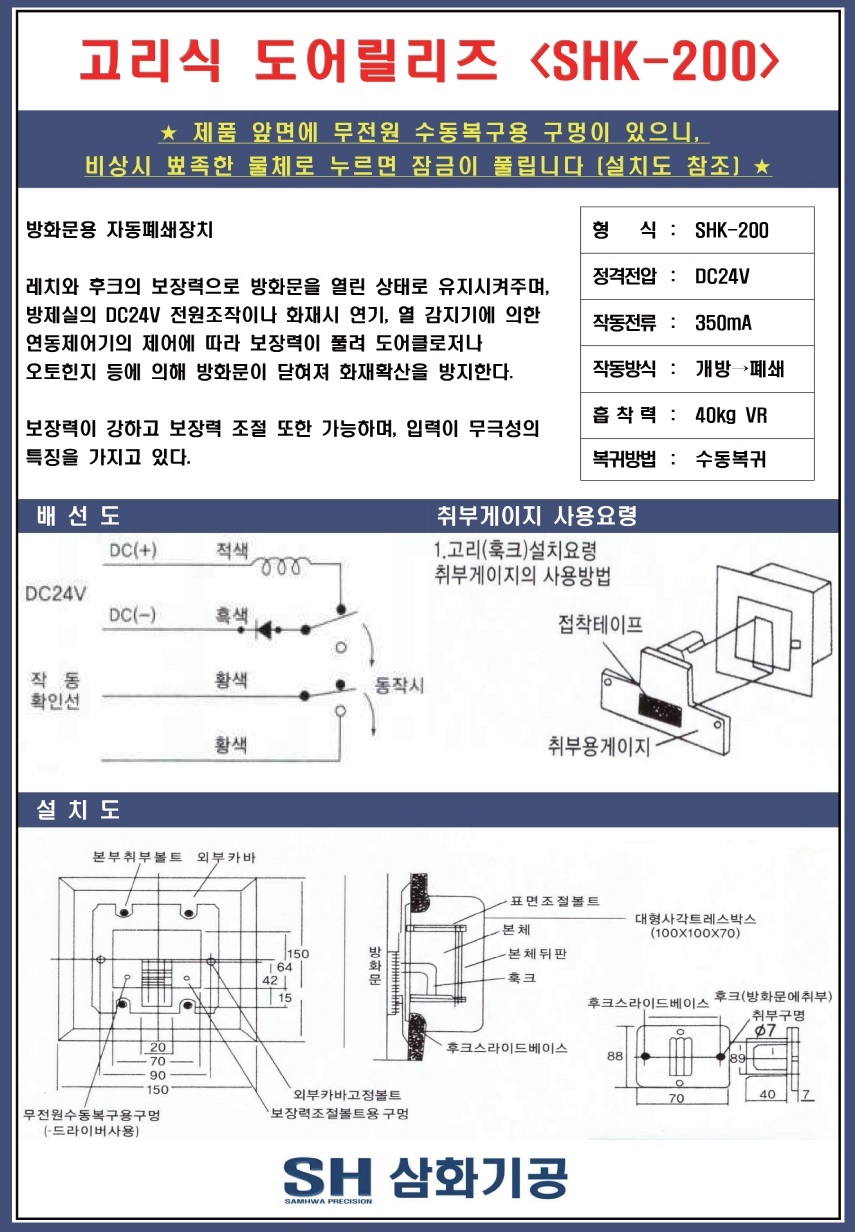

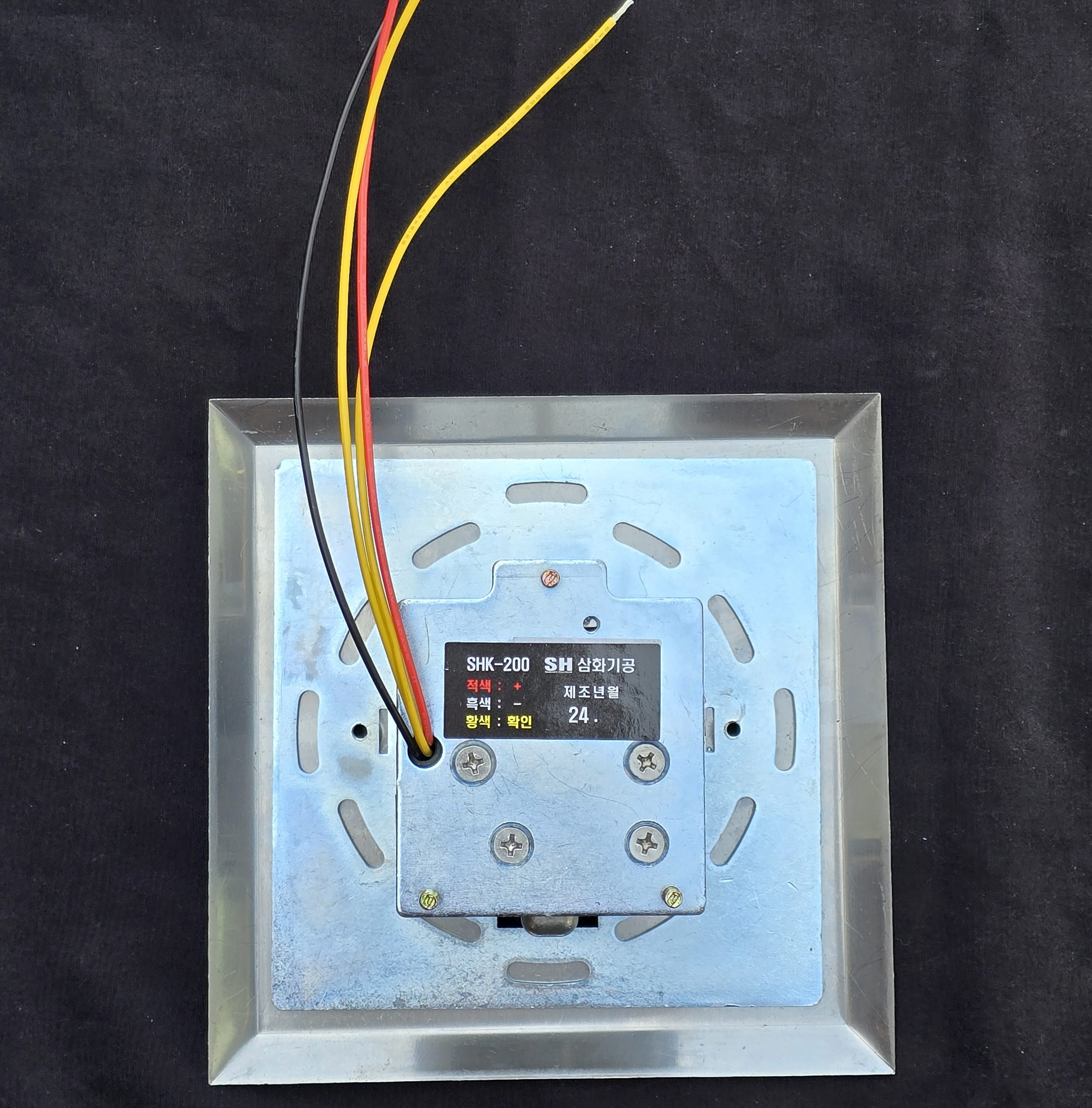

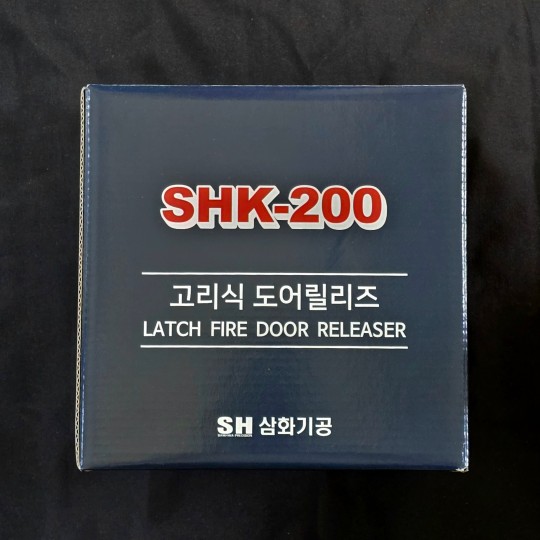

Hook & Latch SHK-200 도어릴리즈

방화문용 자동폐쇄장치로 레치와 훅크의 보장력으로 방화문을 열린 상태로 유지시켜주며, 방제실의 DC24V전원조작이나, 화재시 연·열, 열감지기에 의한 연동제어기의 제어에 따라 보장력이 풀려 도어클로저나 오토힌지 등에 의해 방화문이 닫혀져 화재확산을 방지시킵니다. 보장력이 강하고 보장력 조절이 가능합니다. (※ 전원 극성 주의 ★ 적색-十 흑색-一 )


제품사양

- 정격전압 : DC24V
- 작동전류 : 350mA±10%
- 작동방식 : 개방→폐쇄
- 흡착력 : 40kg VR
- 복귀방법 : 수동복귀
